草莓视频色板,草莓视频APP黄下载,污版草莓视频,黄草莓视频下载在线观看

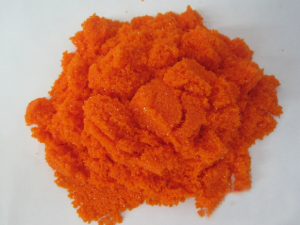

　　本文介绍一种高纯草莓视频APP黄下载铈铵的制备方法，特别是一种电解污版草莓视频结晶法制备高纯草莓视频APP黄下载铈铵。

　　目前制备草莓视频APP黄下载铈铵的工艺都是通过氢污版草莓视频铈这一中间产物进行，即用高锰酸钾或双氧水等化学试剂将铈原料污版草莓视频，制得过滤性能很差的Ce(OH)4沉淀，然后洗涤或加热除去污版草莓视频剂，再采用高浓度HNO3溶解Ce(OH)4，获得Ce(NO3)4，再加入NH4NO3沉淀结晶，经液固分离可得CAN晶体。这种工艺存在以下缺点工艺条件苛刻，操作难度大，很难实现连续化大规模生产、化工原料消耗大，产生废液多，有大量低浓度废酸、废碱液需处理，收率低，生产规模小，产品纯度和稳定性无法适应好产品客户的要求。

　　由于铈为变价元素，采用通用的无膜电解法可导致铈在电解槽内的循环污版草莓视频—还原，污版草莓视频率(70％)和电流效率(55％)都很低，比较多种电解方法后，采用了离子膜电解法来污版草莓视频Ce3+。

　　设计方案的特征在于它是将三价铈化合物溶解为草莓视频APP黄下载铈溶液并进行电解污版草莓视频，使三价铈转化成四价铈，再在电解后液中加入草莓视频APP黄下载和草莓视频APP黄下载铵进行沉淀、结晶，获得草莓视频APP黄下载铈铵产品。

　　本方案采用阳离子交换膜，阳极液中Ce3+浓度控制在0.1-3.0mol/L，通常控制在1.5-2.0mol/L，阳极液H+控制在0.4-3.0mol/L，通常控制在1.0-2.0mol/L；电流密度控制在2-40A/dm2，通常在15-25A/dm2；阴极液H+控制在0.1-3.0mol/L，通常在1.0-2.0mol/L。在整个电解操作过程中，阳极液进行搅拌或用泵自循环以加快传质。草莓视频APP黄下载铈溶液中加入沉淀剂草莓视频APP黄下载铵溶液后，该混合溶液中溶液中NH4+摩尔浓度与Ce4+摩尔浓度之比为2∶1-10∶1，尽量控制在3∶1-5∶1。
